Karta produktu jest w trakcie procesu certyfikacji i nie została jeszcze udostępniona publicznie. Wpisz kod, który otrzymałeś od Domel Fire, aby zobaczyć materiały.
Kompletny zestaw od producenta: sterownik CPS-M z panelem dotykowym, przyciski UU / US / UST i aparatura łączeniowa 40–6300 A — w obudowie dobranej do obiektu.
Przeciwpożarowy wyłącznik prądu potwierdza zadziałanie stykami pomocniczymi aparatu łączeniowego — tak działa wykonanie standardowe, nasze i każde inne. To informacja, że mechanizm się przestawił, a nie że na odbiorach zniknęło napięcie. W wykonaniu z kontrolą wyjścia DF-PWP sprawdza obecność napięcia na L1, L2 i L3 za aparatem: zielone potwierdzenie zapala się dopiero wtedy, gdy wyjście jest bez napięcia. Jeśli którakolwiek faza zostaje pod napięciem — potwierdzenia nie ma, a panel CPS-M pokazuje komunikat.
| Sytuacja | Potwierdzenie stykiem pomocniczym | DF-PWP z kontrolą wyjścia |
|---|---|---|
| Źródło informacji | Położenie mechanizmu aparatu łączeniowego | Obecność napięcia na L1, L2 i L3 za aparatem |
| Rozłączenie prawidłowe | Sygnalizacja „odcięte” | Sygnalizacja „odcięte” po stwierdzeniu braku napięcia na wyjściu |
| Jeden biegun nie odszedł — np. sklejony styk główny | Sygnalizacja „odcięte”, mimo napięcia na odbiorach | Brak zielonego potwierdzenia · komunikat na panelu CPS-M |
| Niepełny ruch mechanizmu, uszkodzone sprzęgło | Sygnalizacja „odcięte” | Brak zielonego potwierdzenia · komunikat na panelu CPS-M |
| Co widzi ekipa ratownicza | Deklarację układu sterowania | Stan faktyczny na wyjściu zestawu |
Zielone światło sygnalizatora jest dla ekipy ratowniczej przesłanką do wejścia do obiektu i podania prądu gaśniczego. Potwierdzenie pochodzące wyłącznie ze styku pomocniczego mówi o położeniu mechanizmu — nie o tym, czy instalacja za aparatem jest martwa. Kontrola wyjścia zamyka tę lukę.
Wyposażenie opcjonalne — zaznacz w zapytaniu ofertowym. Dobieramy do układu 3P i 4P.
PWP to nie jeden aparat, tylko układ: sterownik, przyciski, rozłącznik z wyzwalaczem, obudowa i okablowanie. U nas przychodzi jako komplet — z jedną dostawą i jedną odpowiedzialnością.

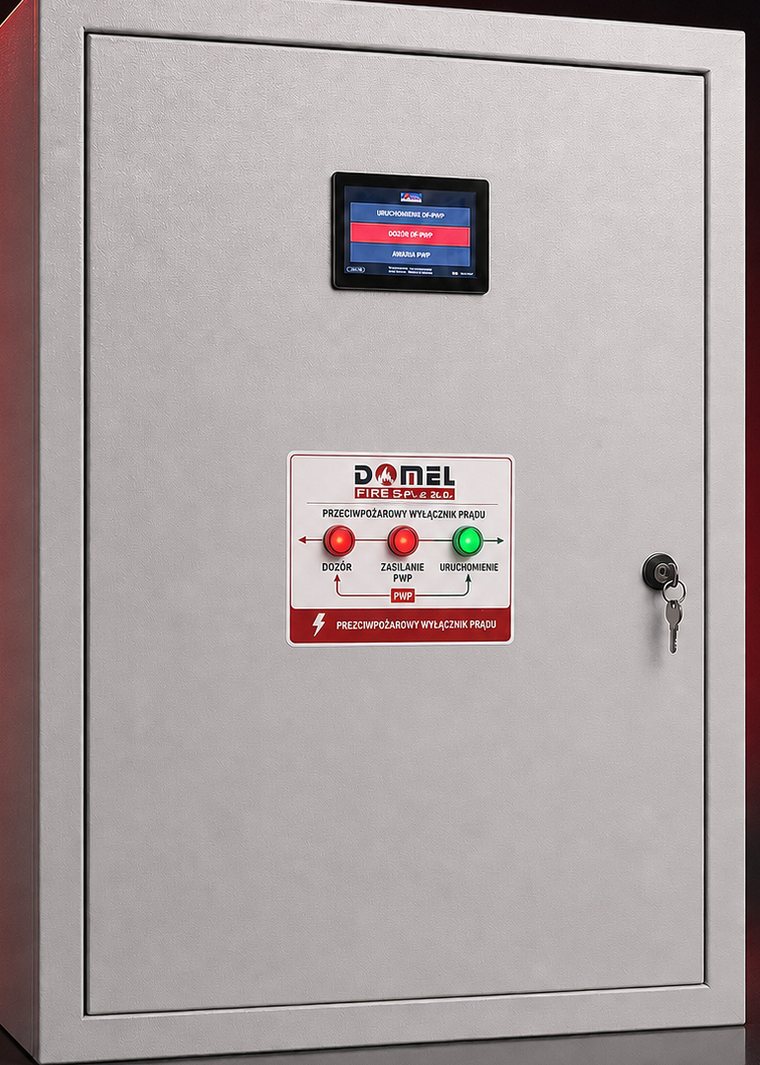

Sterownik CPS-M, przyciski UU / US / UST, aparatura łączeniowa i obudowa — jedno zamówienie, jeden termin, bez zbierania elementów od pięciu dostawców.

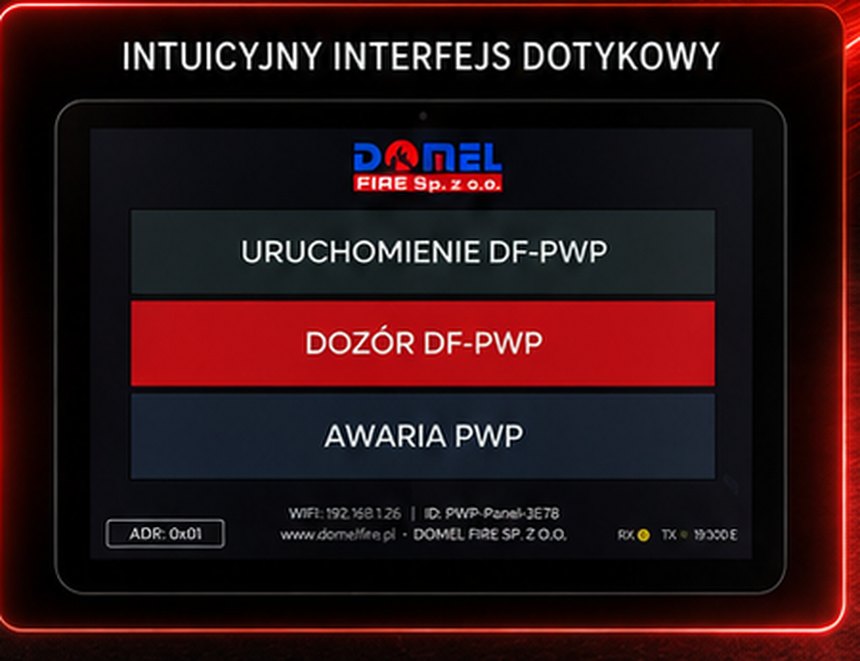

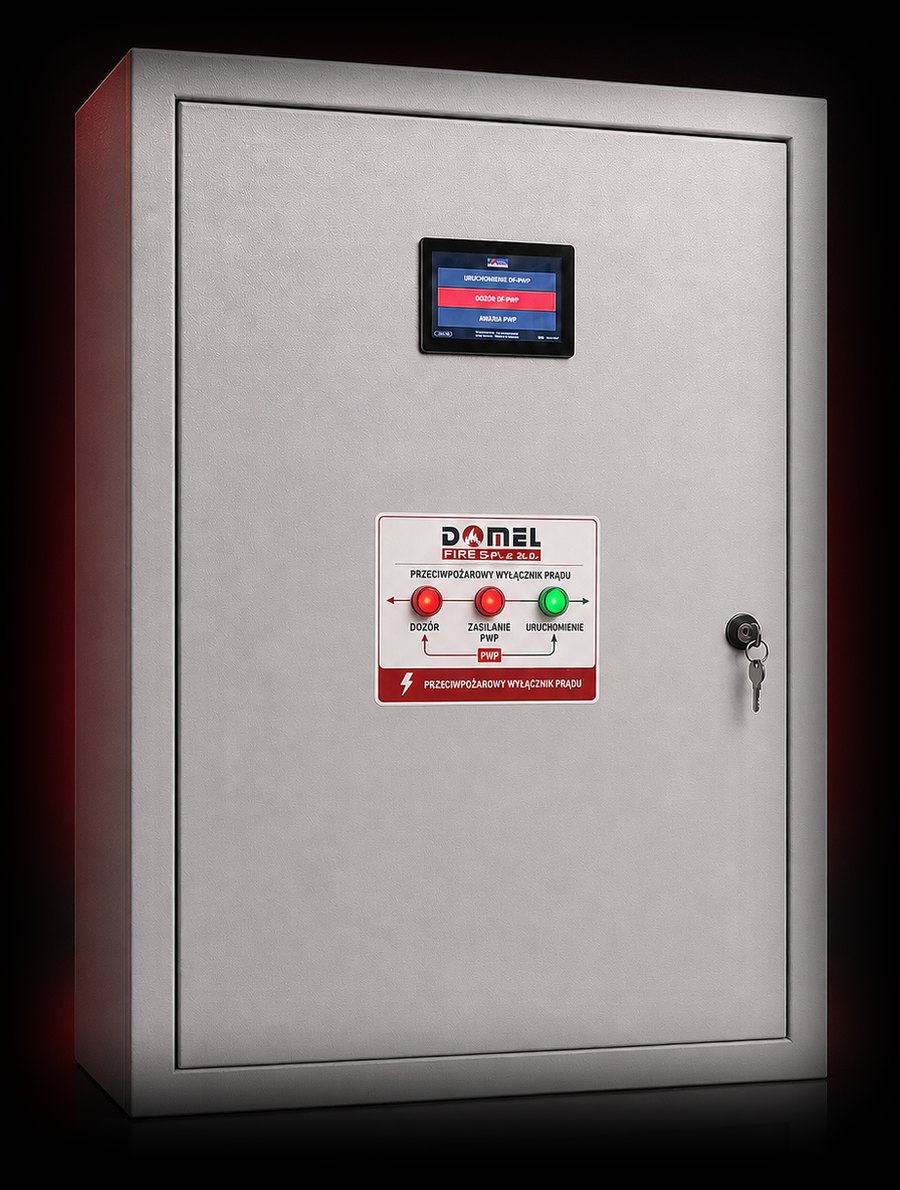

Dotykowy panel CPS-M pokazuje dozór, zasilanie PWP i uruchomienie. Awaria jest widoczna od razu, a nie dopiero przy próbie odbiorowej.
40–6300 A, układ 3P lub 4P, obudowa w rozmiarze i kolorze RAL dopasowanym do rozdzielnicy — a nie odwrotnie.
Pomoc w doborze na etapie projektu, dokumentacja techniczna, przeglądy okresowe i części bezpośrednio od producenta.
Przeciwpożarowy wyłącznik prądu jest wymagany w strefach pożarowych o kubaturze przekraczającej 1000 m³ oraz tam, gdzie występują strefy zagrożone wybuchem. W praktyce spotykamy go najczęściej tutaj:

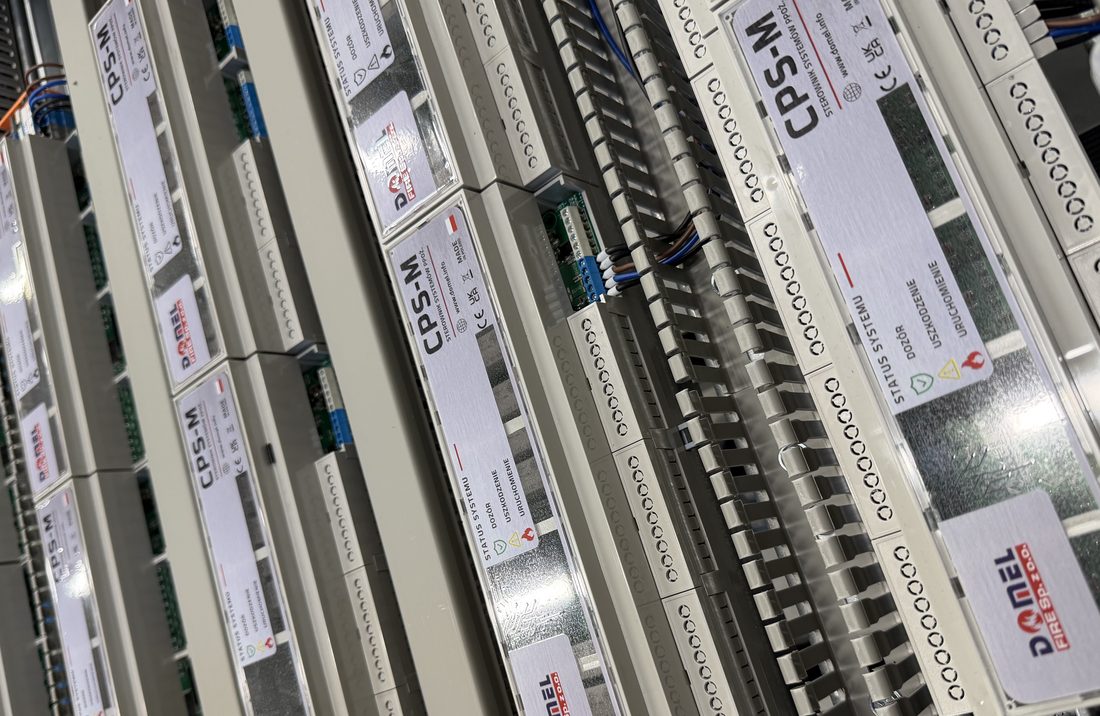

Ponad 3000 wykonanych przeciwpożarowych wyłączników prądu. Przez nasz zakład przeszli ci, którzy chcieli robić PWP, ale nie wiedzieli jak — konstrukcji i zasady działania uczyli się u nas. Ty dostajesz efekt tej drogi, a nie próbę na własnym obiekcie.
Masz projekt? Podaj prąd, liczbę faz i rodzaj obiektu albo prześlij schemat zasilania — odsyłamy dobór z zestawieniem elementów. Konfigurator niżej robi to samo w 30 sekund.
Przeciwpożarowy wyłącznik prądu — zestaw: urządzenie wykonawcze, uruchamiająco-sygnalizujące i sygnalizujące typu DF-PWP służy do odcięcia dopływu energii elektrycznej do wszystkich obwodów w budynku, z wyjątkiem tych, które muszą pozostać aktywne podczas działań straży pożarnej. Zapewnia bezpieczeństwo ratownikom i umożliwia skuteczne prowadzenie działań ratowniczo-gaśniczych.
Wyzwolenie DF-PWP odbywa się na dwa sposoby: zdalnie — za pomocą zewnętrznego urządzenia uruchamiająco-sygnalizującego (przycisku UU-PWP-DF), oraz lokalnie — poprzez ręczną dźwignię zabudowaną w wyłączniku lub rozłączniku. Zestaw współpracuje z urządzeniami uruchamiającymi dostępnymi na rynku, pod warunkiem że są dopuszczone do obrotu zgodnie z Rozporządzeniem Ministra Infrastruktury i Budownictwa z 17 listopada 2016 r. (Dz.U. z 2016 r. poz. 1966; t.j. Dz.U. z 2023 r. poz. 873)

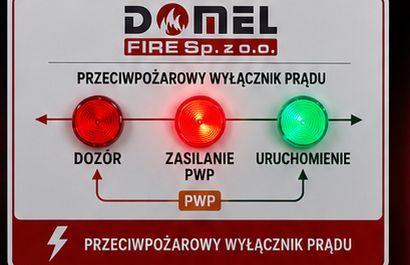

Trzy jednoznaczne stany na elewacji obudowy: DOZÓR, ZASILANIE PWP i URUCHOMIENIE. Sygnalizacja czytelna dla służb ratowniczych bez otwierania obudowy i bez znajomości konfiguracji obiektu.
Ten sam układ stanów powtórzony jest na przycisku uruchamiającym UU-PWP-DF oraz na urządzeniu sygnalizującym US-PWP-DF, dzięki czemu przypisanie sygnalizatora do strefy pożarowej pozostaje jednoznaczne.
Wybierz stan, aby zobaczyć odwzorowanie sygnalizacji na wszystkich elementach zestawu.
Cztery lampki na płycie montażowej odwzorowują stan zestawu: H1 ZASILANIE, H2 DOZÓR, H3 URUCHOMIENIE oraz — w wykonaniu 24 V DC — H4 USZKODZENIE CPS-M / ZASILACZ BUFOROWY.

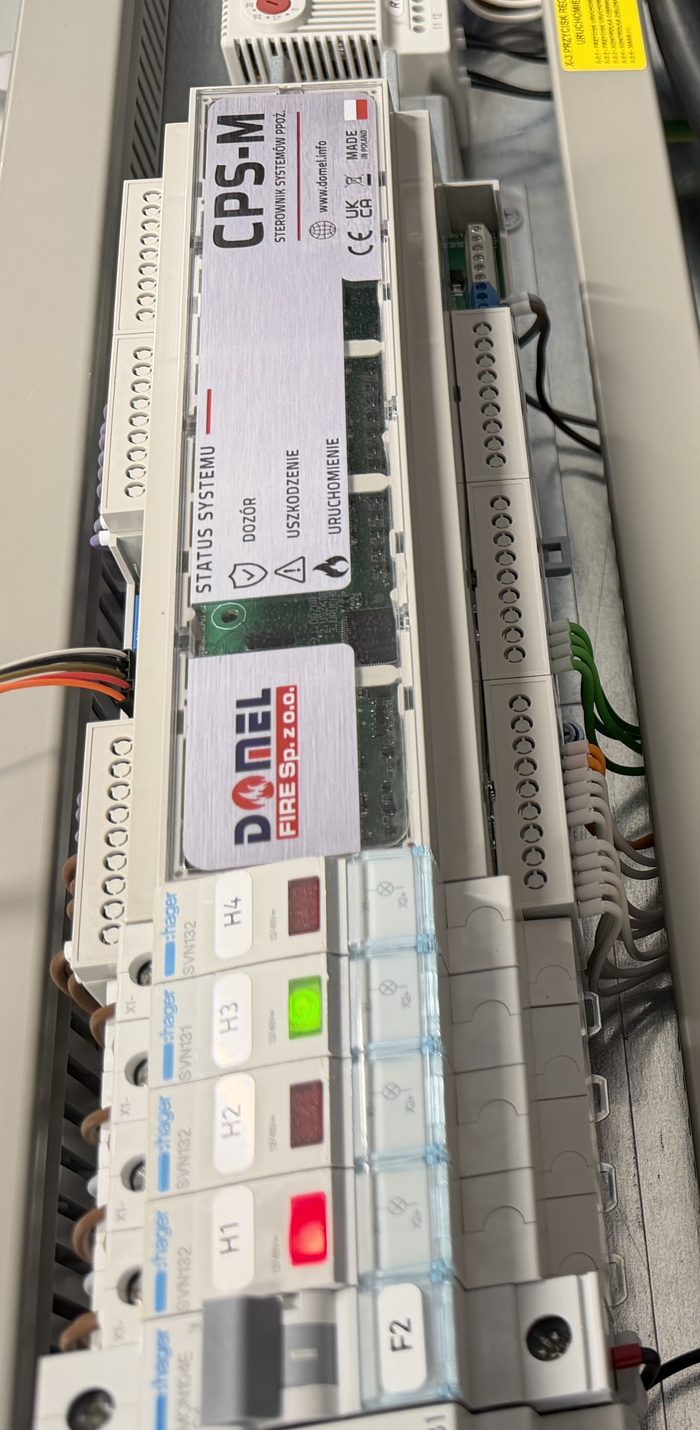

Na zdjęciu zabudowa w zrealizowanym urządzeniu wykonawczym: moduł CPS-M, lampki H1–H4, zabezpieczenie F2 obwodu sterowania i automatyczny przełącznik faz.
| Stan | UW · H1–H4 | UU | US | UST | CPS-M (opcja) |
|---|---|---|---|---|---|
| Gotowość (dozór) | H1 ●, H2 ●, H3 ○, H4 ○ | DOZÓR ● URUCHOMIENIE ○ | zielona ○ | napis ○ | oba wyjścia NO/NC nieaktywne |
| Uruchomienie | H1 ●, H2 ●, H3 ●, H4 ○ | DOZÓR ● URUCHOMIENIE ● | zielona ● | napis ● „URUCHOMIONO PWP" | wyjście „URUCHOMIENIE PWP" aktywne |
| Brak zasilania zewn. | H1 ○, H2 ○, H3 ○, H4 ● (24 V) | obie diody ○ | zielona ○ | napis ○ | — |
| Uszkodzenie | H1 ●, H2 ●, H3 ○, H4 ● | DOZÓR ● URUCHOMIENIE ○ | zielona ○ | napis ○ | wyjście „USZKODZENIE" aktywne |
● świeci · ○ nie świeci. W przypadku sygnalizacji awarii zaleca się natychmiastowe wyzwolenie awaryjne — użycie dźwigni ręcznej w aparacie łączeniowym, co zapewnia fizyczne rozłączenie niezależnie od stanu sterowania automatycznego.
Po ustaniu zagrożenia: otworzyć obudowę UW-PWP-DF, przestawić dźwignię aparatu w pozycję ON, sprawdzić powrót sygnalizacji (H1 i H2 świecą, H3 i H4 zgaszone, zielona dioda US-PWP-DF zgasła). Reset może wykonać wyłącznie osoba uprawniona, z ważnym świadectwem kwalifikacyjnym Grupa 1 SEP do 1 kV. Po każdym przywróceniu zaleca się test funkcjonalny.
Niezależnie od wersji wykonania, wyzwolenie zdalne DF-PWP realizowane jest wyłącznie przez dedykowane urządzenie uruchamiające UU-PWP-DF. Moduł CPS-M i interfejsy komunikacyjne w wykonaniu NIETYPOWYM służą do monitorowania stanu, sygnalizacji i wymiany informacji z systemami nadrzędnymi — nie stanowią toru wyzwalania przeciwpożarowego wyłącznika prądu.
Rozwiązania niestandardowe są każdorazowo projektowane w oparciu o szczegółowy projekt urządzenia przeciwpożarowego uzgodniony z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych.

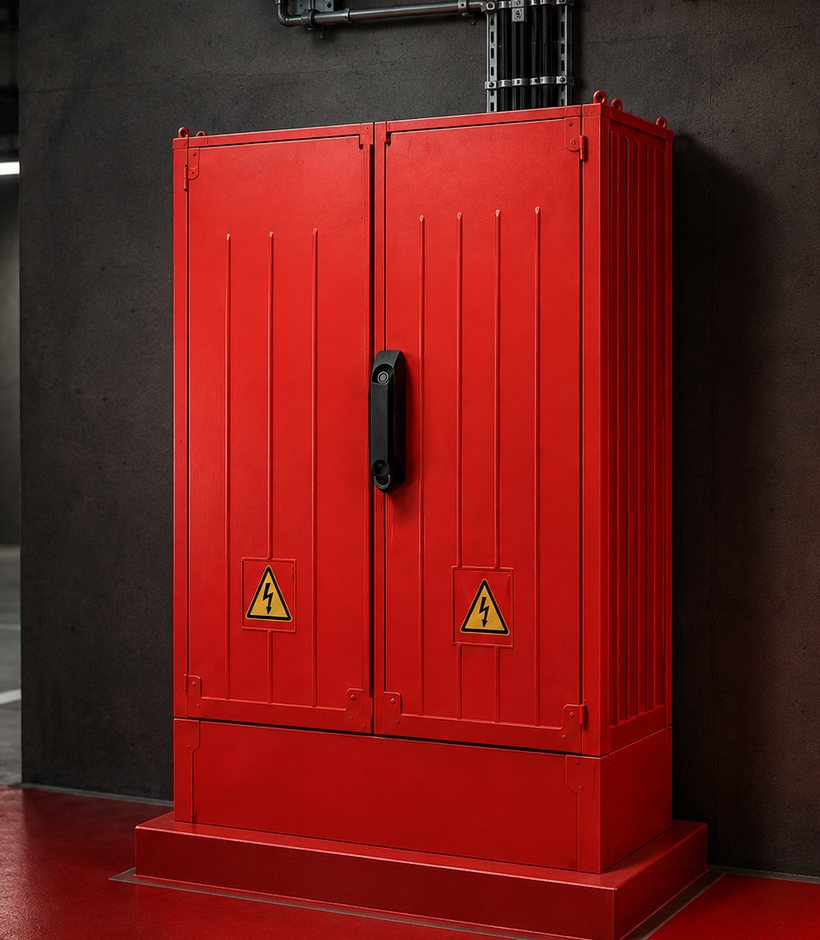

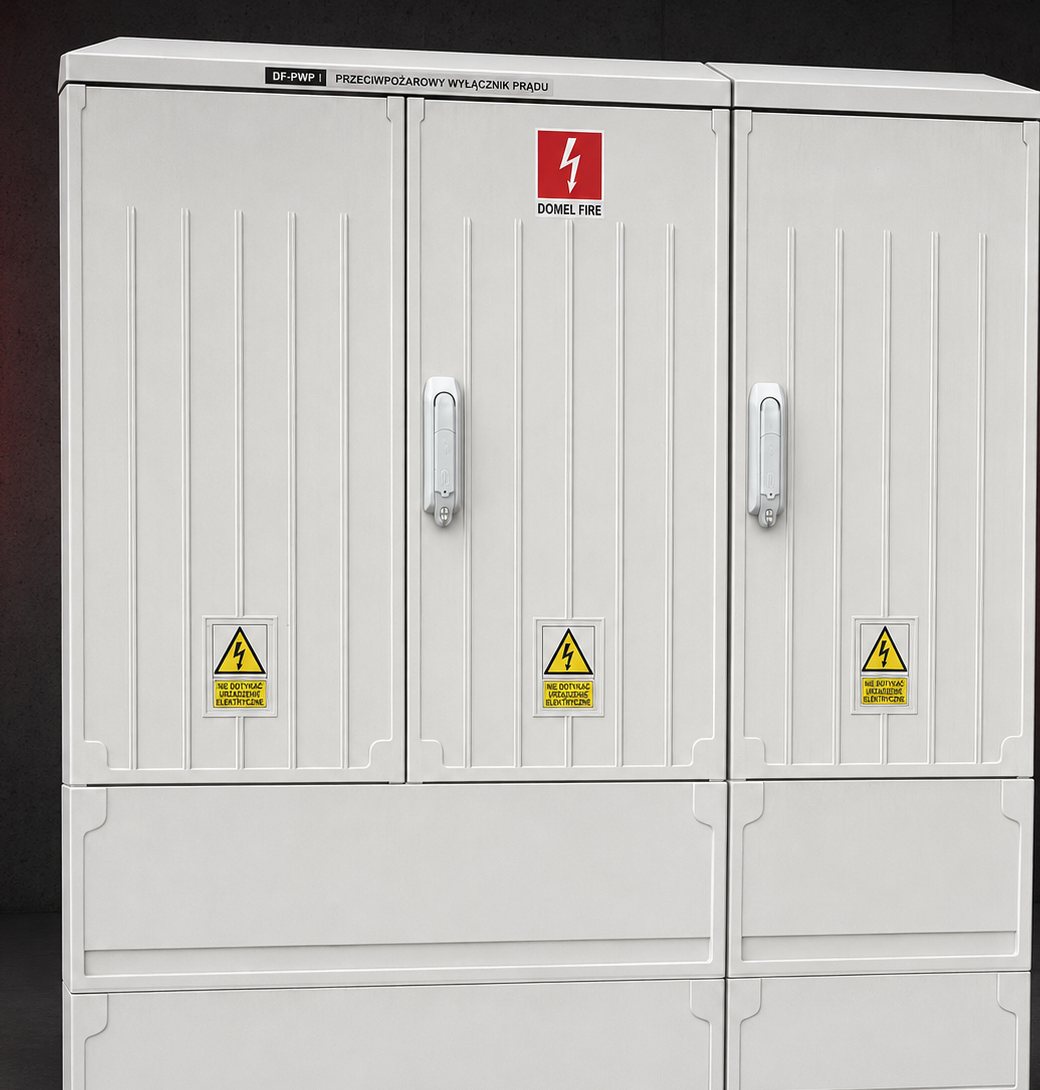

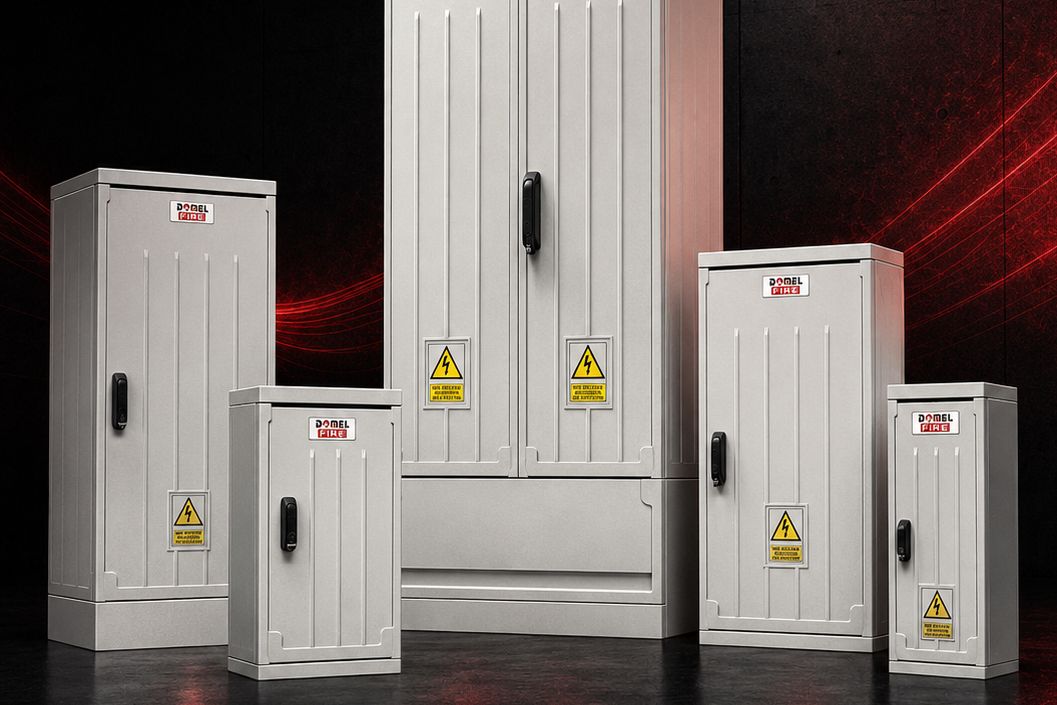

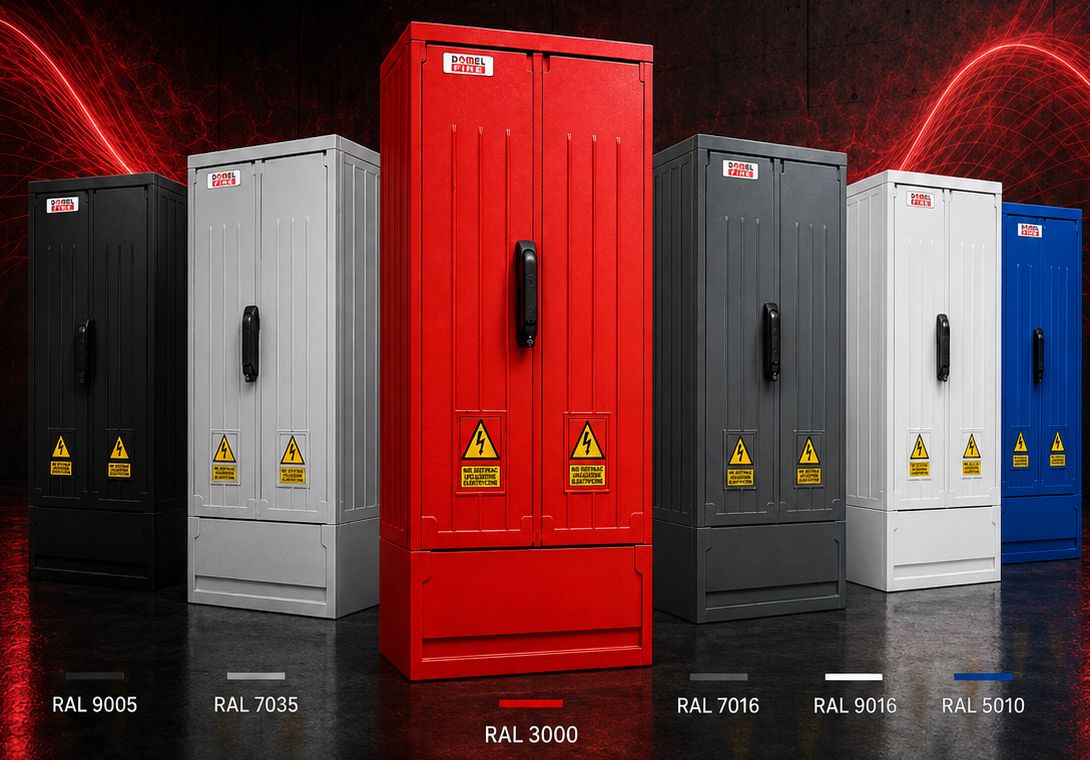

Urządzenie wykonawcze zabudowane jest w obudowie dobranej indywidualnie do aparatu, przekrojów kabli i warunków montażu. Drzwi zamykane zamkiem z kluczem, panel sygnalizacyjny i tabliczki ostrzegawcze na elewacji. Wykonania wiszące i stojące, z tworzywa sztucznego lub stalowe, o stopniu ochrony minimum IP54 — z możliwością rozszerzenia do IP66.
Poliester (Emiter KS/KSZ, Incobex, Schrack Technik) lub stal malowana proszkowo — DOMEL-P, Schneider Panel Set, Rittal AX.
Wiszący lub stojący, z fundamentem KFN i kieszenią kablową KKN. Wprowadzenie przewodów górą lub dołem.
IP54 w standardzie, na życzenie do IP66. 2 klasa środowiskowa — montaż wewnątrz i na zewnątrz budynków.
Panel sygnalizacyjny H1–H4, tabliczki ostrzegawcze, zamek z kluczem, opcjonalny daszek ochronny i interfejs dotykowy.
| Prąd znamionowy In | 40 A – 6300 A |
| Aparat rozłączający | Rozłącznik lub wyłącznik mocy |
| Liczba rozłączanych biegunów | 3P / 4P |
| Producenci aparatów | Schneider Electric · Schrack Technik · LS ELECTRIC |
| Wyposażenie aparatu | Elektromechaniczny wyzwalacz wzrostowy (uruchomienie z UU-PWP-DF) · dźwignia ręczna z jednoznacznym oznaczeniem ON/OFF · styki pomocnicze do sterowania sygnalizacją i monitoringiem |
| Napięcie pracy | 3 × 230 V / 400 V AC |
| Napięcie sterowania | 230 V AC lub 24 V DC |
| Obudowa | Poliestrowa lub stalowa, wisząca lub stojąca |
| Stopień ochrony | IP54 · na życzenie do IP66 |
| Klasa środowiskowa | 2 |
| Wymiary obudowy poliestrowej | 40 × 82 × 32 cm (wykonanie referencyjne) |
| Zamknięcie | Drzwi zamykane zamkiem z kluczem; w wersjach zewnętrznych daszek ochronny |
| Wymiar zestawu | Zależny od przekroju kabli zasilających i odprowadzających oraz sposobu wprowadzenia przewodów (góra/dół) — wycena indywidualna |
Zestawy DF-PWP mogą być wyposażane w dodatkowe komponenty, zależnie od konfiguracji przyjętej w projekcie urządzenia przeciwpożarowego:

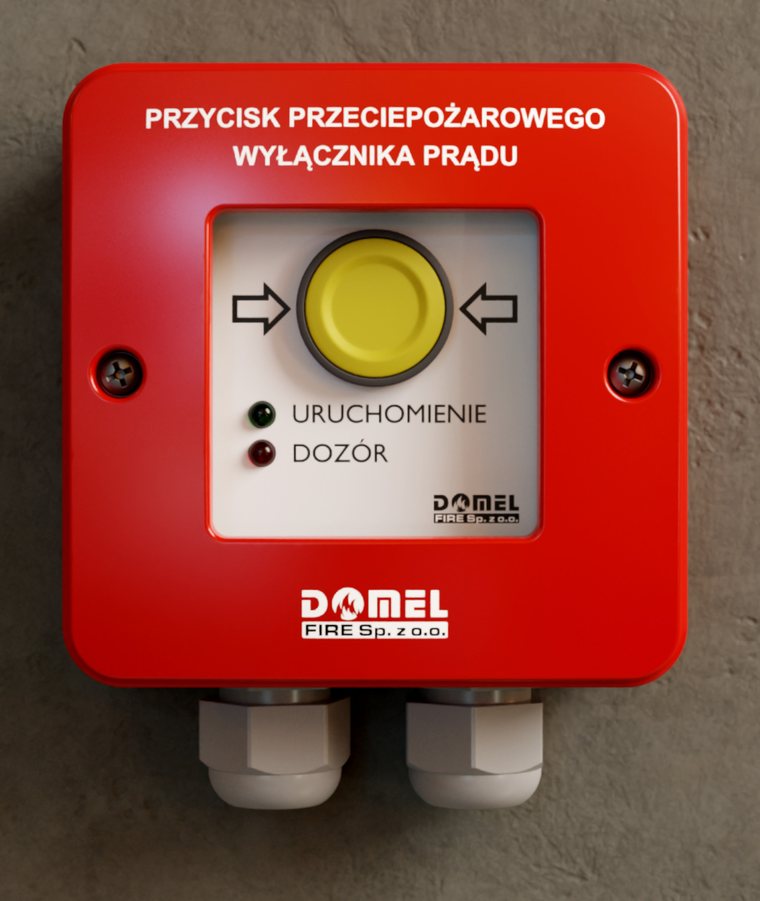

Zewnętrzny przycisk uruchamiający montowany przy wyjściu ewakuacyjnym, w korytarzu lub przy wejściu do strefy pożarowej. Wysyła sygnał wyzwalający do urządzenia wykonawczego. Wyposażony we własną sygnalizację diodową stanu — DOZÓR i URUCHOMIENIE.
Przycisk zabezpieczony szybką ochronną. Obudowa natynkowa z dwoma dławnicami kablowymi, oznaczona trwałym opisem funkcji.
| Parametr | Wykonanie 230 V AC | Wykonanie 24 V DC |
|---|---|---|
| Typ urządzenia | UU-PWP-DF | UU-PWP-DF |
| Napięcie pracy | 230 V AC | 24 V DC |
| Stopień ochrony | IP54 | IP54 |
| Sygnalizacja | DOZÓR — dioda czerwona · URUCHOMIENIE — dioda zielona | |
| Obsługa | Zbicie szybki ochronnej i wciśnięcie przycisku | |
| Przyłącze | Listwa X-3: 1 — linia (L) · 2 — sterowanie (S) · 3 — lampka czerwona (R) · 4 — lampka zielona (G) · 5 — neutralny (N) | |
| Montaż | Natynkowy, przy wyjściu ewakuacyjnym lub wejściu do strefy pożarowej; dwie dławnice kablowe | |
| Współpraca | Urządzenie wykonawcze UW-PWP-DF — wyzwalacz wzrostowy o napięciu zgodnym z wykonaniem przycisku | |
Napięcie sterowania przycisku musi odpowiadać napięciu wyzwalacza wzrostowego zastosowanego w urządzeniu wykonawczym. W wykonaniu 24 V DC obwód sterowania zasilany jest z zasilacza buforowego zabudowanego w UW-PWP-DF.
Zbudowane na bazie specjalnie zaprojektowanej płytki elektronicznej produkcji Domel Fire, z wysokiej jakości zielonymi diodami LED, zabudowane w hermetycznej obudowie odpornej na warunki zewnętrzne. Zaświecenie zielonego światła jest jednoznacznym potwierdzeniem fizycznego odłączenia zasilania. Działa automatycznie, po otrzymaniu sygnału ze styków pomocniczych urządzenia wykonawczego.
| Oznaczenie | US-PWP-DF-230 / US-PWP-DF-24 |
| Napięcie pracy | 230 V AC / 24 V DC |
| Stopień ochrony | IP54 |
| Klasa środowiskowa | 2 |
| Sygnalizacja | Trwałe światło zielonych diod LED |
| Kompatybilność | Fabrycznie przystosowane do pracy z większością dostępnych na rynku aparatów wyłączających |
| Montaż | W dobrze widocznym miejscu, możliwie blisko przycisku UU-PWP-DF, z czytelnym przypisaniem do strefy pożarowej |
| Przyłącze | Listwa X-4: L / S |
Czytelny element wizualny potwierdzający uruchomienie przeciwpożarowego wyłącznika prądu — podświetlany napis „URUCHOMIONO PWP". Montowana w widocznych miejscach obiektu: przy wejściu głównym, w portierni, w strefie ochrony.
| Oznaczenie | UST-PWP-DF-230 / UST-PWP-DF-24 |
| Napięcie pracy | 230 V AC / 24 V DC |
| Stopień ochrony | IP54 |
| Sygnalizacja | Podświetlenie napisu „URUCHOMIONO PWP" |
| Przyłącze | Listwa X-5: L / S |
Układ sygnalizacji musi być jednoznaczny i niebudzący wątpliwości co do przypisania sygnalizatora do konkretnego przycisku uruchamiania — szczególnie tam, gdzie w jednym obszarze znajdują się przyciski sterujące kilkoma niezależnymi strefami pożarowymi. Zaleca się czytelne oznakowanie przycisków i sygnalizatorów, umieszczenie opisu strefy oraz dodatkowej tabliczki informacyjnej lub piktogramu. W pobliżu przycisku i sygnalizatora zaleca się podanie dokładnej lokalizacji urządzenia wykonawczego — ułatwia to interwencję służbom ratowniczym.

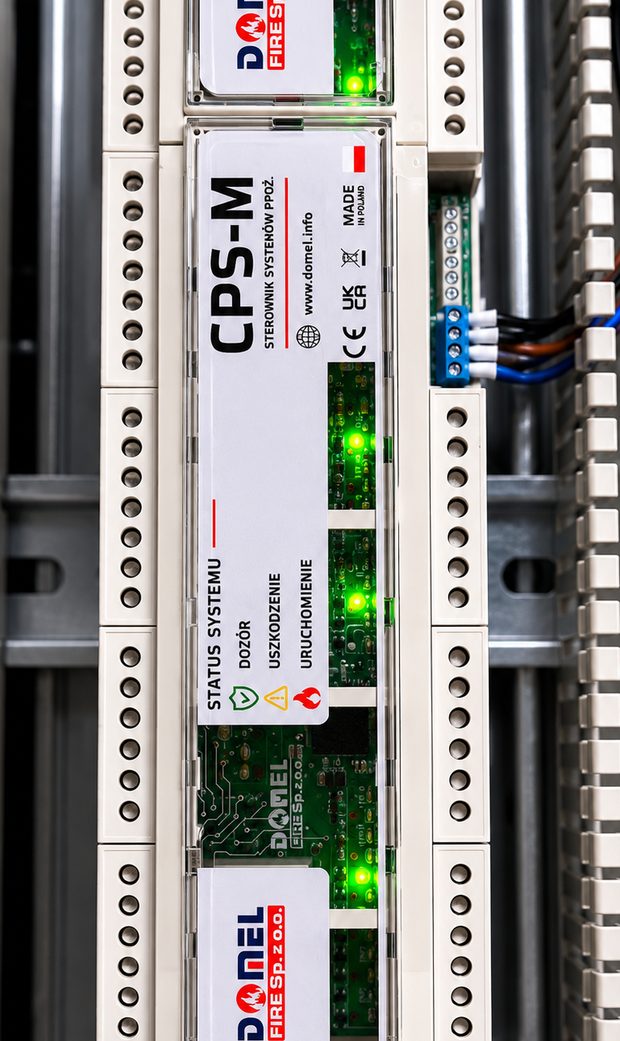

W instalacjach wymagających niestandardowej logiki działania stosowany jest moduł sterujący CPS-M produkcji Domel Fire, rozszerzający możliwości zestawu DF-PWP.
W wykonaniu NIETYPOWYM moduł może współpracować z panelem dotykowym zabudowanym na elewacji obudowy — czytelny podgląd stanów URUCHOMIENIE / DOZÓR / AWARIA, adres urządzenia i parametry łącza komunikacyjnego dostępne bez otwierania szafy.
Panel prezentuje stan urządzenia i parametry transmisji. Nie jest torem wyzwalania — uruchomienie zdalne realizuje wyłącznie UU-PWP-DF.
| Oznaczenie | CPS-M |
| Producent | Domel Fire Sp. z o.o. |
| Zasilanie | Wbudowany zasilacz buforowy 24 V DC: MERAWEX ZSPM-75-05 lub PULSAR EN54M-5A7-17 |
| Podtrzymanie | Akumulatory 7 Ah — działanie zapewnione również przy zaniku napięcia sieciowego |
| Wyjścia sygnałowe | „URUCHOMIENIE PWP" — styk NO/NC · „USZKODZENIE" — styk NO/NC |
| Interfejs komunikacyjny | Modbus RTU (RS-485). W wykonaniu NIETYPOWYM dodatkowo: LAN, Modbus TCP, Bluetooth, LoRa, GSM |
| Sygnalizacja lokalna | H4 „USZKODZENIE CPS-M / ZASILACZ BUFOROWY" w urządzeniu wykonawczym |
| Rola w torze wyzwalania | Monitorowanie i sygnalizacja. Zdalne wyzwolenie zestawu realizuje wyłącznie UU-PWP-DF |
Dobór aparatu następuje na podstawie danych technicznych przekazanych przez zamawiającego: parametrów instalacji elektrycznej, wymaganej obciążalności prądowej i spodziewanych prądów zwarciowych. Poniższe zestawienie obejmuje pełen wykaz aparatów objętych konfiguracją zestawu DF-PWP.
| Prąd / typ aparatu | Producent | Seria | Odmiana |
|---|---|---|---|
| Wyłączniki i rozłączniki kompaktowe 40 – 160 A | |||
| Wyłącznik mocy 40 A · 3P i 4P | LS ELECTRIC | TS | TS100N FMU 40A 3P/4P, TS100N ETS 40A 3P/4P |
| SCHRACK | MX | MX140231, MX140241, MX140431, MX140441 | |
| SCHNEIDER | Acti9 | iSW-NA 40A (rozłącznik) | |
| Wyłącznik mocy 50 A · 3P i 4P | LS ELECTRIC | TS | TS100N FMU 50A 3P/4P |
| SCHNEIDER | ComPacT | NSX100F/N/H, NSX100R, NSX100HB1, NSX100HB2 | |
| SCHRACK | MX | MX150231, MX150241, MX150431, MX150441 | |
| Wyłącznik mocy 63 A · 3P i 4P | LS ELECTRIC | TS | TS100N FMU 63A 3P/4P |
| SCHRACK | MX | MX163231/241/431/441, MX263232/233/237/242/243, MX263432/433/437/442/443 | |
| SCHNEIDER | ComPacT | NSX100F/N/H, NSX100R, NSX100HB1, NSX100HB2 | |
| SCHNEIDER | Acti9 | iSW-NA-63-3N (rozłącznik 3P) | |
| Wyłącznik mocy 80 A | LS ELECTRIC | TS | TS100N FMU 80A 3P/4P, TS100N ETS 80A 3P/4P |
| SCHNEIDER | ComPacT | NSX100F/N/H, NSX100R, NSX100HB1, NSX100HB2 | |
| SCHRACK | MX | MX180231, MX180241, MX180431, MX180441 | |
| SCHNEIDER | Acti9 | iSW-NA 80A (rozłącznik 3P) | |
| Wyłącznik mocy 100 A · 3P i 4P | LS ELECTRIC | TS | TS100N FMU 100A 3P/4P |
| SCHRACK | MX | MX110231/241/431/441, MX210232/233/237/242/243, MX210432/433/437/442/443 | |
| SCHNEIDER | ComPacT | NSX100F/N/H, NSX100R, NSX100HB1, NSX100HB2 | |
| SCHNEIDER | Acti9 | iSW-NA 100A (rozłącznik) | |
| SCHNEIDER | ComPacT | NSX100NA (rozłącznik) | |
| Wyłącznik mocy 125 A · 3P i 4P | LS ELECTRIC | TS | TS160N FMU 125A 3P/4P, TS160N ETS 125A 3P/4P |
| SCHRACK | MX | MX112231/241/431/441, MX212231/241/431/441 | |
| SCHNEIDER | ComPacT | NSX160F, NSX160N, NSX160H | |
| SCHRACK | MX | MX112035--, MX112045-- (rozłącznik) | |
| Wyłącznik mocy 160 A · 3P i 4P | LS ELECTRIC | TS | TS160N FMU 160A 3P/4P, TS160N ETS 160A 3P/4P |
| SCHRACK | MX | MX216231/232/233/237/241/242/243, MX216431/432/433/437/441/442/443 | |
| SCHNEIDER | ComPacT | NSX160F, NSX160N, NSX160H | |
| SCHNEIDER | ComPacT | NSX160NA (rozłącznik) | |
| Wyłączniki i rozłączniki kompaktowe 200 – 630 A | |||
| Wyłącznik mocy 200 A · 3P i 4P | LS ELECTRIC | TS | TS250N FMU 200A 3P/4P |
| SCHRACK | MX | MX220231, MX220241, MX220431, MX220441 | |
| SCHNEIDER | ComPacT | NSX250F/N/H, NSX250R, NSX250HB1, NSX250HB2 | |
| Wyłącznik mocy 250 A · 3P i 4P | LS ELECTRIC | TS | TS250N FMU 250A 3P/4P, TS250N ETS 250A 3P/4P |
| SCHNEIDER | ComPacT | NSX250F/N/H, NSX250R, NSX250HB1, NSX250HB2 | |
| SCHRACK | MX | MX225231/232/233/237/241/242/243, MX225431/432/433/437/441/442/443 | |
| SCHNEIDER | ComPacT | NSX250NA (rozłącznik) | |
| Wyłącznik mocy 300 A · 3P i 4P | LS ELECTRIC | TS | TS400N FMU 300A 3P/4P |
| Wyłącznik mocy 320 A · 3P | SCHNEIDER | ComPacT | NSX400F/N/H, NSX400R, NSX400HB1, NSX400HB2 |
| Wyłącznik mocy 400 A · 3P i 4P | LS ELECTRIC | TS | TS400N FMU 400A 3P/4P, TS400N ETS 400A 3P/4P |
| SCHRACK | MX | MX340231/232/233/237/241/242/243, MX340331/332/333/337/341/342/343, MX340431, MX340441 | |
| SCHNEIDER | ComPacT | NSX400F/N/H, NSX400R, NSX400HB1, NSX400HB2 | |
| SCHRACK | MX | MX340035, MX340045 (rozłącznik) | |
| SCHNEIDER | ComPacT | NSX400NA (rozłącznik) | |
| Wyłącznik mocy 500 A · 3P i 4P | LS ELECTRIC | TS | TS630N FMU 500A 3P/4P |
| SCHRACK | MX | MX350231/241/331/341/431/441 | |
| SCHNEIDER | ComPacT | NSX630F/N/H, NSX630R, NSX630HB1/HB2, NS630b N/H/L/LB/R | |
| Wyłącznik mocy 570 A · 3P i 4P | SCHNEIDER | ComPacT | NSX630F/N/H, NSX630R, NSX630HB1/HB2, NS630b N/H/L/LB/R |
| Wyłącznik mocy 630 A · 3P i 4P | LS ELECTRIC | TS | TS630N FMU 630A 3P/4P, TS630N ETS 630A 3P/4P |
| LS ELECTRIC | AN | AN-06D3-06H, AN-06D3-06A, AN-06D4-06H, AN-06D4-06A | |
| SCHNEIDER | ComPacT | NSX630F/N/H, NSX630R, NSX630HB1/HB2, NS630b N/H/L/LB/R | |
| SCHNEIDER | Masterpact MTZ | MTZ106 typ H1 i H2 | |
| SCHRACK | MX | MX363232/233/237/332/333, MX363242/243/342/343 | |
| SCHNEIDER | ComPacT / MTZ | NSX630NA, NS630b NA, MTZ1 06 HA (rozłączniki) | |
| Wyłączniki i rozłączniki powietrzne 800 – 6300 A | |||
| Wyłącznik mocy 800 A · 3P i 4P | LS ELECTRIC | TS | TS800N FMU 800A 3P/4P, TS800N ETS 800A 3P/4P |
| LS ELECTRIC | AN | AN-08D3-08H/08A, AN-16C3-08H/08A, AN-08D4-08H/08A, AN-16C4-08H/08A | |
| SCHNEIDER | Masterpact MTZ / ComPacT | MTZ108 typ H1 i H2, NS800b N/H/L/LB/R | |
| SCHRACK | MX | MX480035, MX480232/233/332/332M/333, MX480242/243/342/342M/343 | |
| SCHNEIDER | MTZ / ComPacT | MTZ1 08 HA, MTZ2 08 NA/HA, NS800b NA (rozłączniki) | |
| Wyłącznik mocy 1000 A · 3P i 4P | LS ELECTRIC | AN | AN-10D3-10H/10A, AN-16C3-10H/10A, AN-10D4-10H/10A, AN-16C4-10H/10A |
| SCHNEIDER | ComPacT | NS1000b N, NS1000b H, NS1000b L | |
| SCHNEIDER | Masterpact MTZ | MTZ110 typ H1 i H2 | |
| SCHRACK | MX | MX410232/233/332/333, MX410242/243/342/343 | |
| SCHNEIDER | MTZ / ComPacT | MTZ1 10 HA, MTZ1 12 HA, MTZ2 10/12 NA i HA, NS1000b NA (rozłączniki) | |
| Wyłącznik mocy 1250 A · 3P i 4P | SCHNEIDER | ComPacT | NS1250b N, NS1250b H |
| SCHNEIDER | Masterpact MTZ | MTZ112 typ H1 i H2 | |
| SCHRACK | MX | MX412232/233/332/333, MX412242/243/342/343 | |
| SCHNEIDER | ComPacT | NS1250b NA (rozłącznik) | |
| Wyłącznik mocy 1300 A · 3P i 4P | LS ELECTRIC | AN | AN-13D3-13H/13A, AN-16C3-13H/13A, AN-13D4-13H/13A, AN-16C4-13H/13A |
| Wyłącznik mocy 1600 A · 3P i 4P | LS ELECTRIC | AN | AN-16D3-16H/16A, AN-16C3-16H/16A, AN-16D4-16H/16A, AN-16C4-16H/16A, AN-16C4-00A |
| SCHNEIDER | ComPacT | NS1600b N, NS1600b H | |
| SCHNEIDER | Masterpact MTZ | MTZ116 typ H1 i H2, MTZ216 typ N1, H1, N2 | |
| SCHRACK | MX | MX416232/233/332/332M/333, MX416242/243/342/342M/343 | |
| SCHNEIDER / SCHRACK | MTZ / ComPacT / MX | MTZ2 16 NA/HA, NS1600b NA, MX416035, MX416045 (rozłączniki) | |
| Wyłącznik mocy 2000 A · 3P i 4P | LS ELECTRIC | AS | AS-20E3-20H/20A, AS-20E4-20H/20A |
| SCHNEIDER | Masterpact MTZ | MTZ220 typ N1, H1, N2 | |
| SCHNEIDER | Masterpact MTZ | MTZ2 20 HA (rozłącznik) | |
| Wyłącznik mocy 2500 A · 3P i 4P | LS ELECTRIC | AS | AS-25E3-25H/25A, AS-25E4-25H/25A |
| SCHNEIDER | Masterpact MTZ | MTZ225 typ H1 i N2 | |
| SCHNEIDER | Masterpact MTZ | MTZ2 25 HA (rozłącznik) | |
| Wyłącznik mocy 3200 A · 3P i 4P | SCHNEIDER | Masterpact MTZ | MTZ232 typ H1 |
| LS ELECTRIC | AS | AS-32E3-32H/32A, AS-32E4-32H/32A | |
| SCHNEIDER | Masterpact MTZ | MTZ2 32 HA (rozłącznik) | |
| Wyłącznik mocy 4000 A · 3P i 4P | LS ELECTRIC | AS | AS-40E3-40H/40A, AS-40E4-40H/40A |
| SCHNEIDER | Masterpact MTZ | MTZ240 typ H1, MTZ3 typ H1 i H2 | |
| SCHNEIDER | Masterpact MTZ | MTZ2 40 HA, MTZ3 40 HA (rozłączniki) | |
| Wyłącznik mocy 5000 A · 3P i 4P | LS ELECTRIC | AS | AS-50F3-50H/50A, AS-50F4-50H/50A |
| SCHNEIDER | Masterpact MTZ | MTZ3 typ H1 i H2 | |
| SCHNEIDER | Masterpact MTZ | MTZ3 50 HA (rozłącznik) | |
| Wyłącznik mocy 6300 A · 3P i 4P | LS ELECTRIC | AS | AS-63G3-63H/63A, AS-63G4-63H/63A |
| SCHNEIDER | Masterpact MTZ | MTZ3 typ H1 i H2 | |
| SCHNEIDER | Masterpact MTZ | MTZ3 63 HA (rozłącznik) | |
| Element | Producent | Typy i typoszeregi |
|---|---|---|
| Wyzwalacze wzrostowe | Schneider | MX 230 V AC / MX 24 V DC dla serii MTZ i NSX · iMX 230 V AC / iMX 24 V DC dla Acti9 |
| Wyzwalacze zanikowe | Schneider | MN 230 V AC / MN 24 V DC dla serii MTZ i NSX · iMN 230 V AC / iMN 24 V DC dla Acti9 |
| Styki pomocnicze | Schneider | MTZ — styki OF w standardzie (4 szt.) · ComPacT NSX — OF oraz SD (ref. 29450) · Acti9 — iOF i iSD |
| Wyzwalacze wzrostowe | Schrack | MX190154, MX191607, MX199567, MX199736, MX199742, MX290154, MX291607, MX299567, MX490154, MX491607 |
| Wyzwalacze zanikowe | Schrack | MX199462/471/473/481/489, MX299462/471/473/481/489, MX299736, MX299742, MX499471, MX499473, MX499736 |
| Styki pomocnicze | Schrack | MX199411, MX199511 |
| Wyzwalacze wzrostowe | LS Electric | Kompaktowe: SHT DC12V, SHT AC/DC 24V / 48V / 110–130V, SHT AC230V/DC250V, SHT AC/DC 380–500V, SHT LWT 230V 250A i 800A · Powietrzne: SHT1, SHT2 |
| Wyzwalacze zanikowe | LS Electric | Kompaktowe: UVT AC/DC 24V / 48V / 110–130V, UVT AC230V/DC250V, UVT AC/DC 380–480V · Powietrzne: UVT, kontroler cewki zanikowej UDC |
| Styki pomocnicze i alarmowe | LS Electric | Kompaktowe: AX TS/TD 100–800, AX TS1600, AL TS/TD 100–800, AL TS1600, FAL TS 160–800, FUAL TS1600 · Powietrzne: BX, BC, HX, HC, CC, JC, AL, A2 |
| Napędy i blokady | LS Electric | Napęd obrotowy na elewację EH1-S…EH5-S · na wyłącznik DH1-S…DH5-S · napęd silnikowy MOP1–MOP4 i M · blokady MIT 13…MIT 54, MI 2(-C), MI 3(-C), MIP, DI, CMB |
| Przyłącza i osłony | LS Electric | Kaseta wtykowa PB13–PB43 · zaciski skrzynkowe SBT 13/23, IBT 13/23/33 · tunelowe EBT 13…EBT 53 · przyłącza rozszerzające SP13a…SPS53b · osłony zacisków ITS/ITL 13…53 |
| Nadzór i komunikacja | LS Electric | Kontroler stanów ATS · zdalna kontrola NM · NP (Profibus-DP) · alarm temperaturowy TM · TP · wskaźniki CEL 4c/8c, MOC, SBC · licznik C · OCR Tester OT |
Dobór obudowy odbywa się indywidualnie — na podstawie typu zastosowanej aparatury łączeniowej i sterowniczej oraz warunków montażowych w obiekcie. Celem jest zapewnienie przestrzeni do ergonomicznego rozmieszczenia komponentów i bezpiecznego prowadzenia okablowania. Dostępne są wykonania wiszące i stojące, z tworzywa sztucznego lub stalowe, o stopniu ochrony minimum IP54 z możliwością rozszerzenia do IP66.
| Rodzina | Producent | Materiał | Zakres wymiarów (szer. × wys. × gł.) |
|---|---|---|---|
| KS / KSZ | Emiter | Poliester | od 400 × 864 × 320 mm do 1060 × 864 × 320 mm (daszek płaski — wys. 840 mm) |
| STN / SSTN 320 | Incobex | Poliester | od 400 × 855 × 340 mm do 1060 × 855 × 340 mm (daszek płaski — wys. 840 mm, gł. 320 mm) |
| PPO…32S / 32P | Schrack Technik | Poliester | od 400 × 880 × 335 mm do 800 × 880 × 335 mm (daszek płaski — wys. 857–860 mm, gł. 320 mm) |
| DOMEL-P | Domel Fire | Stal malowana proszkowo | od 200 × 300 × 150 mm do 1200 × 2200 × 800 mm |
| Panel Set S3D / SFN / SM | Schneider | Stal | od 200 × 300 × 150 mm do 1200 × 2200 × 800 mm |
| AX | Rittal | Stal | od 400 × 600 × 300 mm do 1200 × 1200 × 400 mm lub 1000 × 1400 × 400 mm |
Obudowy Emiter, Incobex i Schrack Technik występują w wersji gładkiej (KS) oraz z żebrowanymi drzwiami i plecami (KSZ). Każda obudowa wyposażona jest w drzwi zamykane zamkiem z kluczem; w wersjach zewnętrznych może zostać uzupełniona o daszek ochronny.
| Typ | Szer. [mm] | Wys. [mm] | Gł. [mm] |
|---|---|---|---|
| Emiter KS / KSZ | |||
| KS / KSZ 40×80 + KKN | 396 | 1065 (płaski) / 1109 (skośny) | 320 |
| KS / KSZ 53×80 + KKN | 528 | 1065 / 1109 | 320 |
| KS / KSZ 66×80 + KKN | 660 | 1065 / 1109 | 320 |
| KS / KSZ 80×80 + KKN | 795 | 1065 / 1109 | 320 |
| KS / KSZ 106×80 + KKN | 1058 | 1065 / 1109 | 320 |
| Incobex STN / SSTN | |||
| STN / SSTN 40×84/32 + KKN | 400 | 1090 / 1105 | 320 |
| STN / SSTN 53×84/32 + KKN | 530 | 1090 / 1105 | 320 |
| STN / SSTN 66×84/32 + KKN | 665 | 1090 / 1105 | 320 |
| STN / SSTN 80×84/32 + KKN | 800 | 1090 / 1105 | 320 |
| STN / SSTN 106×84/32 + KKN | 1060 | 1090 / 1105 | 320 |
| Schrack Technik PPO | |||
| PPO408032S / 32P + PPOK | 400 | 1130 (S) / 1107 (P) | 335 / 320 |
| PPO538032S / 32P + PPOK | 533,3 | 1130,4 / 1109 | 335 / 320 |
| PPO668032S / 32P + PPOK | 666,7 | 1130,4 / 1108 | 335 / 320 |
| PPO808032S / 32P + PPOK | 800 | 1129,9 / 1110 | 335 / 320 |
| Typ | Emiter — szer. × wys. × gł. | Incobex | Schrack Technik |
|---|---|---|---|
| 40 | 400 × 250 × 320 | 400 × 266 × 320 | 400 × 260 × 320 |
| 53 | 530 × 250 × 320 | 530 × 266 × 320 | 530 × 260 × 320 |
| 66 | 665 × 250 × 320 | 660 × 266 × 320 | 667 × 260 × 320 |
| 80 | 800 × 250 × 320 | 800 × 266 × 320 | 800 × 260 × 320 |
| 106 | 1060 × 250 × 320 | 1060 × 266 × 320 | — |
| Typ | Emiter — szer. × wys. × gł. | Incobex | Schrack Technik |
|---|---|---|---|
| 40 | 400 × 855 × 320 | 400 × 855 × 320 | 400 × 660 × 320 |
| 53 | 530 × 855 × 320 | 530 × 855 × 320 | 530 × 660 × 320 |
| 66 | 665 × 855 × 320 | 660 × 855 × 320 | 667 × 660 × 320 |
| 80 | 800 × 855 × 320 | 800 × 855 × 320 | 800 × 660 × 320 |
| 106 | 1060 × 855 × 320 | 1060 × 855 × 320 | — |
| WF — przedłużenie fundamentu (Emiter) | 261 × 316 | uniwersalne | — |
Typoszereg wspólny — dla każdej pozycji dostępna jest obudowa DOMEL-P produkcji Domel Fire oraz odpowiednik Schneider Panel Set.
| Szer. [mm] | Wys. [mm] | Gł. [mm] | Odpowiednik Schneider |
|---|---|---|---|
| 600 | 400 | 250 | NSYS3D4625P |
| 400 | 600 | 250 | NSYS3D6425P |
| 500 | 600 | 250 | NSYS3D6525P |
| 600 | 600 | 250 / 300 / 400 | NSYS3D6625P / 6630P / 6640P |
| 800 | 600 | 300 | NSYS3D6830P |
| 600 | 800 | 250 / 300 / 400 | NSYS3D8625P / 8630P / 8640P |
| 800 | 800 | 250 / 300 | NSYS3D8825P / 8830P |
| 1000 | 800 | 300 | NSYS3D81030 |
| 1200 | 800 | 300 | NSYS3D81230DP |
| 600 | 1000 | 250 / 300 / 400 | NSYS3D10625P / 10630 / 10640 |
| 800 | 1000 | 250 / 300 / 400 | NSYS3D10825 / 10830 / 10840 |
| 1000 | 1000 | 300 | NSYS3D101030 |
| 1200 | 1000 | 300 / 400 | NSYS3D101230DP / 101240DP |
| 600 | 1200 | 400 | NSYS3D12640P |
| 800 | 1200 | 300 / 400 | NSYS3D12830P / 12840P |
| 1000 | 1200 | 300 / 400 | NSYS3D121030P / 121040DP |
| 1200 | 1200 | 300 / 400 | NSYS3D121230DP / 121240DP |
| 600 / 800 | 1400 | 400 | NSYSM14640P / 14840P |
| 1000 | 1400 | 300 / 400 | NSYS3D141030DP / NSYSM1410402DP |
| 600 / 800 | 1600 | 400 | NSYSM16640P / 16840P |
| 400 | 1800 | 500 / 600 | NSYSFN18450 / 18460 |
| 600 | 1800 | 400 / 500 / 600 | NSYSM18640P / 18650P / NSYSFN18660P |
| 800 | 1800 | 400 / 500 / 600 | NSYSM18840P / 18850P / 18860P |
| 1000 | 1800 | 500 | NSYSFN181050P |
| 600 | 2000 | 400 / 500 / 600 / 800 | NSYSM20640P / 20650P / NSYSFN20660P / 20680P |
| 800 | 2000 | 400 / 500 / 600 / 800 | NSYSM20840P / 20850P / 20860P / NSYSFN20880P |
| 1000 | 2000 | 400 / 500 / 800 | NSYSM2010402DP / 2010502DP / NSYSFN201080P |
| 1200 | 2000 | 400 / 500 / 600 / 800 | NSYSM2012402DP / 2012502DP / 2012602DP / NSYSFN2012802DP |
| 1600 | 2000 | 400 / 500 / 600 | NSYSM2016402DP / 2016502DP / 2016602DP |
| 600 | 2200 | 600 / 800 | NSYSFN22660P / 22680P |
| 800 | 2200 | 600 / 800 | NSYSFN22860P / 22880P |
| 1000 | 2200 | 600 | NSYSFN221060P |
| 1200 | 2200 | 600 / 800 | NSYSFN2212602DP / 2212802DP |
| Typ | Szer. [mm] | Wys. [mm] | Gł. [mm] |
|---|---|---|---|
| 1037.000 | 400 | 800 | 300,7 |
| 1350.000 | 500 | 500 | 300,2 |
| 1360.000 | 600 | 600 | 350,2 |
| 1376.000 | 600 | 760 | 350,7 |
| 1059.000 | 600 | 800 | 400,7 |
| 1073.000 | 760 | 760 | 300,7 |
| 1055.000 | 800 | 600 | 300,7 |
| 1180.000 / 1181.000 | 800 | 1000 | 300,7 / 400,7 |
| 1280.000 / 1281.000 | 800 | 1200 | 300,7 / 400,7 |
| 1096.000 | 1000 | 600 | 300,7 |
| 1130.000 | 1000 | 760 | 300,7 |
| 1110.000 | 1000 | 1000 | 300,7 |
| 1213.000 / 1214.000 | 1000 | 1200 | 300,7 / 400,7 |
| 1114.000 / 1115.000 | 1000 | 1400 | 300,7 / 400,7 |
| 1113.000 | 1200 | 600 | 300,7 |
| 1116.000 | 400 | 1200 | 400,7 |
Obudowy stalowe DOMEL-P malowane są proszkowo we własnej lakierni. Standardowa paleta obejmuje sześć kolorów RAL; na zamówienie dostępny jest dowolny kolor z palety RAL.
| Element | Producent | Odmiana / typoszereg |
|---|---|---|
| Wyłączniki nadprądowe | LS ELECTRIC | SLS-10A, SLS-2A |
| SCHNEIDER | A9K01306, A9F04104 | |
| SCHRACK | AM618306, BMS10404 | |
| Automatyczny przełącznik faz | DOMEL FIRE | DF-PF-25A-150ms |
| F&F | PF-431 | |
| SCHRACK | PPZRAZF101 | |
| Moduł kontroli i nadzoru | DOMEL FIRE | CPS-M |
| Zasilacz buforowy | MERAWEX | ZSPM-75-05 |
| PULSAR | EN54M-5A7-17 | |
| Akumulatory 12 V | CSB Energy Technology | GP 1272, GP 12120, GP 12170, GP 12200, GP 12260 |
| MW Power | MW 7-12, MW 7-12L | |
| Stycznik | LOVATO | 11BG… |
| Moduł połączeniowy | LOVATO | 11BGX5000 |
| Moduł kontroli faz | F&F | CKF-B |
| Przekaźnik elektryczny | SCHNEIDER | RXG25P7 (230 V AC) · RXG21BD (24 V DC) |
| Termostat dwuzakresowy, wentylator 230 V, kratka | LEIPOLE, SCHNEIDER | — |
| Izolator szyn | ERGOM | R32RZ-… |
| Szyna montażowa | — | TH35 |
| Korytko kablowe | — | Grzebieniowe |
| Szyna miedziana | — | Płaskownik Cu |
| Końcówki oczkowe | — | KCZ, KOR, KCS, KORW |
| Końcówki kablowe | ELPROMET, ERGOM, ERKO, ELEKTRO-PLAST | Tulejkowe izolowane i nieizolowane |
| Złączki szynowe | ERGOM, NEXTMOREK, SIMET | od 1 × 16 mm² do 3 × 300 mm² |
| Złączki szynowe, rozgałęźne, ścianki i blokady końcowe | WAGO, Weidmüller | Seria TOPJOB S · Seria WDU |
| Obwody pożarowe 1F i 3F | ETI POLAM | STV D02, ETI EFD 10 |
| APATOR | Seria RBK | |
| Urządzenie sygnalizujące wewnętrzne | LS ELECTRIC | LED-R-230/24, LED-G-230/24 |
| SCHNEIDER | A9E18320 / A9E18330, A9E18321 / A9E18331 | |
| SCHRACK | BMILR230 / BMILR024, BMILG230 / BMILG024 | |
| Urządzenie sygnalizujące | DOMEL FIRE | US-PWP-DF |
| SCHNEIDER | XB7-EV0-BP — lampki sygnalizujące na drzwiach obudowy | |
| Urządzenie uruchamiająco-sygnalizujące | DOMEL FIRE | UU-PWP-DF |
| Płyta maskująca | DOMEL FIRE | — |
| Listwa | Przeznaczenie | Zaciski |
|---|---|---|
| X-1 | Zasilanie 3 × 230 V / 400 V | 1 — L1 · 2 — L2 · 3 — L3 · 4 — N · 5 — PE |
| X-2 | Odbiorniki 3 × 230 V / 400 V | 1 — L1 · 2 — L2 · 3 — L3 · 4 — N · 5 — PE |
| X-3 | Urządzenie uruchamiające UU-PWP-DF | 1 — linia (L) · 2 — sterowanie (S) · 3 — lampka czerwona (R) · 4 — lampka zielona (G) · 5 — neutralny (N) |
| X-4 | Urządzenie sygnalizujące US-PWP-DF | 1 — linia (L) · 2 — sterowanie (S) |
| X-5 | Tablica sygnalizująca UST-PWP-DF | 1 — linia (L) · 2 — sterowanie (S) |
| X-6 | Odbiorniki pożarowe 3 × 230 V / 400 V OPCJA | 1 — L1 · 2 — L2 · 3 — L3 · 4 — N · 5 — PE |
Instalacja, konfiguracja i uruchomienie DF-PWP mogą być realizowane wyłącznie przez osoby z ważnym świadectwem kwalifikacyjnym Grupa 1 SEP do 1 kV. Podczas montażu należy zwrócić szczególną uwagę na poprawność polaryzacji podłączanych przewodów, zgodność napięć sterujących z danymi znamionowymi urządzenia oraz obecność napięcia pomocniczego dla obwodów sterowniczych i modułu sygnalizacji. Przed oddaniem zestawu do użytkowania należy przeprowadzić test działania obejmujący zadziałanie wyzwalacza, potwierdzenie odłączenia zasilania i poprawne uruchomienie sygnalizacji świetlnej.
Dla wersji specjalnych i niestandardowych podłączenie wykonuje się zgodnie z indywidualnym schematem połączeń dostarczonym przez producenta.
24 miesiące od daty zakupu lub montażu, zgodnie z „Ogólnymi warunkami sprzedaży, dostawy i montażu" Domel Fire Sp. z o.o.
Gwarancja nie obejmuje usterek wynikających z nieprawidłowego montażu lub eksploatacji niezgodnej z DTR, uszkodzeń mechanicznych, zalania, wilgoci lub korozji, przepięć i wyładowań atmosferycznych, zwarć zewnętrznych oraz ingerencji nieautoryzowanego serwisu.
Nie rzadziej niż raz na 12 miesięcy, zgodnie z harmonogramem producenta i przepisami przeciwpożarowymi.
Przeglądy realizuje producent, autoryzowany serwis lub wykwalifikowany elektryk z aktualnymi uprawnieniami SEP do 1 kV. Wszystkie działania dokumentowane w karcie przeglądu urządzenia.
| Krok | Czynność | Kryterium poprawności |
|---|---|---|
| Test 1 — uruchomienie z przycisku | Zdjąć lub rozbić szybkę zabezpieczającą UU-PWP-DF, wcisnąć przycisk i uruchomić DF-PWP | US-PWP-DF świeci na zielono · na UST-PWP-DF (jeśli zastosowano) podświetlony napis „URUCHOMIONO PWP" · dźwignia aparatu w pozycji OFF |
| Test 2 — wyzwolenie ręczne | Użyć dźwigni mechanicznej w aparacie łączeniowym | Sygnalizator zaświecił się na zielono — potwierdzenie rozłączenia |
| Stan techniczny | Sprawdzić wszystkie urządzenia wchodzące w skład zestawu oraz połączenia elektryczne wewnątrz urządzenia wykonawczego | Brak luzów, przebarwień i śladów przegrzania |
| Szczelność | Ocenić stan obudów, uszczelek i szybek ochronnych | Brak uszkodzeń, zachowana szczelność IP54 |
| Czyszczenie | Wyczyścić wnętrze urządzenia, szczególnie elementy narażone na pył — zwłaszcza przy montażu zewnętrznym | Brak zapylenia i zabrudzeń |
Nawet po zadziałaniu PWP przycisk uruchomienia i sygnalizator mogą być nadal zasilane napięciem 230 V. Nieprzestrzeganie zaleceń konserwacyjnych lub samodzielne modyfikacje konstrukcyjne skutkują utratą gwarancji.
Przeciwpożarowy wyłącznik prądu stosuje się w strefach pożarowych o kubaturze przekraczającej 1000 m³, a także w przestrzeniach, w których występują strefy zagrożone wybuchem — zgodnie z § 183 ust. 2 Rozporządzenia Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2002 r. nr 75, poz. 690; t.j. Dz.U. z 2022 r. poz. 1225, ze zm.). Wyłącznik powinien być umieszczony w pobliżu głównego wejścia do obiektu lub złącza i odpowiednio oznakowany.
| Akt prawny | Zakres |
|---|---|
| Rozporządzenie MSWiA z 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów Dz.U. z 2010 r. nr 109, poz. 719; t.j. Dz.U. z 2023 r. poz. 822, ze zm. | Zaliczenie przeciwpożarowego wyłącznika prądu do urządzeń przeciwpożarowych (§ 2 ust. 1 pkt 9); wykonanie zgodnie z projektem uzgodnionym przez rzeczoznawcę ds. zabezpieczeń przeciwpożarowych oraz próby i badania potwierdzające prawidłowość działania przed dopuszczeniem do użytkowania (§ 3 ust. 1) |
| Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. — warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie Dz.U. z 2002 r. nr 75, poz. 690; t.j. Dz.U. z 2022 r. poz. 1225, ze zm. | Obowiązek stosowania, funkcja i zakres zastosowania PWP (§ 183 ust. 2 i 3) |
| Rozporządzenie MIiB z 17 listopada 2016 r. — deklarowanie właściwości użytkowych wyrobów budowlanych i znakowanie znakiem budowlanym Dz.U. z 2016 r. poz. 1966; t.j. Dz.U. z 2023 r. poz. 873 | Dopuszczenie do obrotu i stosowania w budownictwie, dokumentacja techniczna, procedury oceny zgodności |
| Rozporządzenie MSWiA z 5 sierpnia 2023 r. — uzgadnianie projektów pod względem zgodności z wymaganiami ochrony przeciwpożarowej Dz.U. z 2023 r. poz. 1563 — zastąpiło rozporządzenie z 17 września 2021 r. (Dz.U. poz. 1722), które utraciło moc 9 sierpnia 2023 r. | Uzgadnianie projektu urządzenia przeciwpożarowego z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych (§ 5); zakres danych o warunkach ochrony przeciwpożarowej, w tym o urządzeniach przeciwpożarowych (§ 4 ust. 1 pkt 2 lit. j) |
| Krajowa Ocena Techniczna CNBOP-PIB | nr ……………… z dnia …………… |
| Krajowy Certyfikat Stałości Właściwości Użytkowych | nr ……………… |
| Krajowa deklaracja właściwości użytkowych | nr ……………… |
| Jednostka oceny i certyfikacji | CNBOP-PIB, ul. Nadwiślańska 213, 05-420 Józefów |
| Zakład produkcyjny | Domel Fire Sp. z o.o., Maszkowice 278, 33-390 Łącko |
Status: postępowanie o wydanie Krajowej Oceny Technicznej w toku. Znaki i numery dokumentów zostaną uzupełnione w wydaniu katalogu następującym po wydaniu certyfikatu.
Ocena właściwości użytkowych, zgodności z obowiązującymi normami oraz zakładowej kontroli produkcji, jak również cały proces dopuszczenia do stosowania w budownictwie, prowadzone są przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej im. Józefa Tuliszkowskiego — Państwowy Instytut Badawczy w Józefowie.
Wszystkie podzespoły posiadają deklaracje zgodności CE wydane przez ich producentów.
Po zakończeniu eksploatacji urządzenie należy przekazać do punktu zbiórki ZSEE. Nie usuwać razem z odpadami komunalnymi.
Zastosowanie PWP w obiekcie wymaga opracowania dedykowanego projektu urządzenia przeciwpożarowego uzgodnionego z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych. Dokumentacja powinna zawierać szczegółowy opis budowy urządzenia, zakres i uzasadnienie stosowania wyłącznika w danej strefie pożarowej oraz parametry techniczne i użytkowe poszczególnych elementów systemu. Konfiguracja zestawu DF-PWP odbywa się na podstawie danych zawartych w zatwierdzonym projekcie — indywidualnie dla danego obiektu lub strefy pożarowej.
Wymiar i konfiguracja zestawu zależą od przekroju kabli zasilających i odprowadzających oraz sposobu wprowadzenia przewodów. Każda wycena jest indywidualna. Aby otrzymać ofertę, przekaż poniższy komplet danych.
| Lp. | Dane wejściowe | Przykład / zakres |
|---|---|---|
| 1 | Prąd znamionowy aparatu | 40 A … 6300 A |
| 2 | Typ aparatu | Rozłącznik lub wyłącznik mocy; preferowany producent (Schneider / Schrack / LS Electric) |
| 3 | Liczba biegunów | 3P lub 4P |
| 4 | Kabel zasilający | Typ i przekrój, np. 4 × 50 mm² YKY / YAKY |
| 5 | Kabel na odejściu | Typ i przekrój, np. 5 × 50 mm² |
| 6 | Sposób wprowadzenia przewodów | Góra / dół |
| 7 | Liczba i rodzaj obwodów pożarowych | 1F (3 żyły) / 3F (5 żył), liczba sztuk |
| 8 | Napięcie sterowania | 230 V AC lub 24 V DC |
| 9 | Liczba urządzeń UU-PWP-DF | Zwykle 1 szt. na strefę pożarową |
| 10 | Tablica sygnalizująca UST-PWP-DF | Tak / nie, liczba sztuk |
| 11 | Materiał i lokalizacja obudowy | Poliester / stal · wewnątrz / na zewnątrz · wisząca / stojąca |
| 12 | Kolor RAL | RAL 3000 / 7035 / 7016 / 9016 / 5010 / 9005 lub inny |
| 13 | Fundament KFN i kieszeń kablowa KKN | Tak / nie |
| 14 | Wersja wykonania | STANDARD lub NIETYPOWE (zakres rozszerzeń) |
| 15 | Wyposażenie dodatkowe | SZR · przełącznik faz · ochronniki B+C · CPS-M · komunikacja Modbus / BMS |
| 16 | Dokumentacja projektowa | Schemat jednokreskowy, rzut, projekt urządzenia przeciwpożarowego |
Domel Fire Sp. z o.o. · Maszkowice 278, 33-390 Łącko
biuro@domel.info · www.domel.info · tel. 608 555 772
Narzędzie podpowiada wielkość obudowy i zakres kompletacji na podstawie prądu znamionowego i przekroju kabli. Wynik jest wstępny — ostateczna konfiguracja wynika z projektu urządzenia przeciwpożarowego uzgodnionego z rzeczoznawcą.
Wypełnij formularz — przygotujemy wycenę indywidualną. Możesz też skopiować gotowe zestawienie i wkleić je do własnej wiadomości.
Domel Fire Sp. z o.o. · Maszkowice 278, 33-390 Łącko
biuro@domel.info · tel. 608 555 772 · www.domel.info
